SM-2 Series Miniature Vibrating Wire Strain Gauge
SM-2系列微型振弦應變儀用於測量應變的變化，當材料的彈性模量已知時可以進行應力評估.
描述
描述>

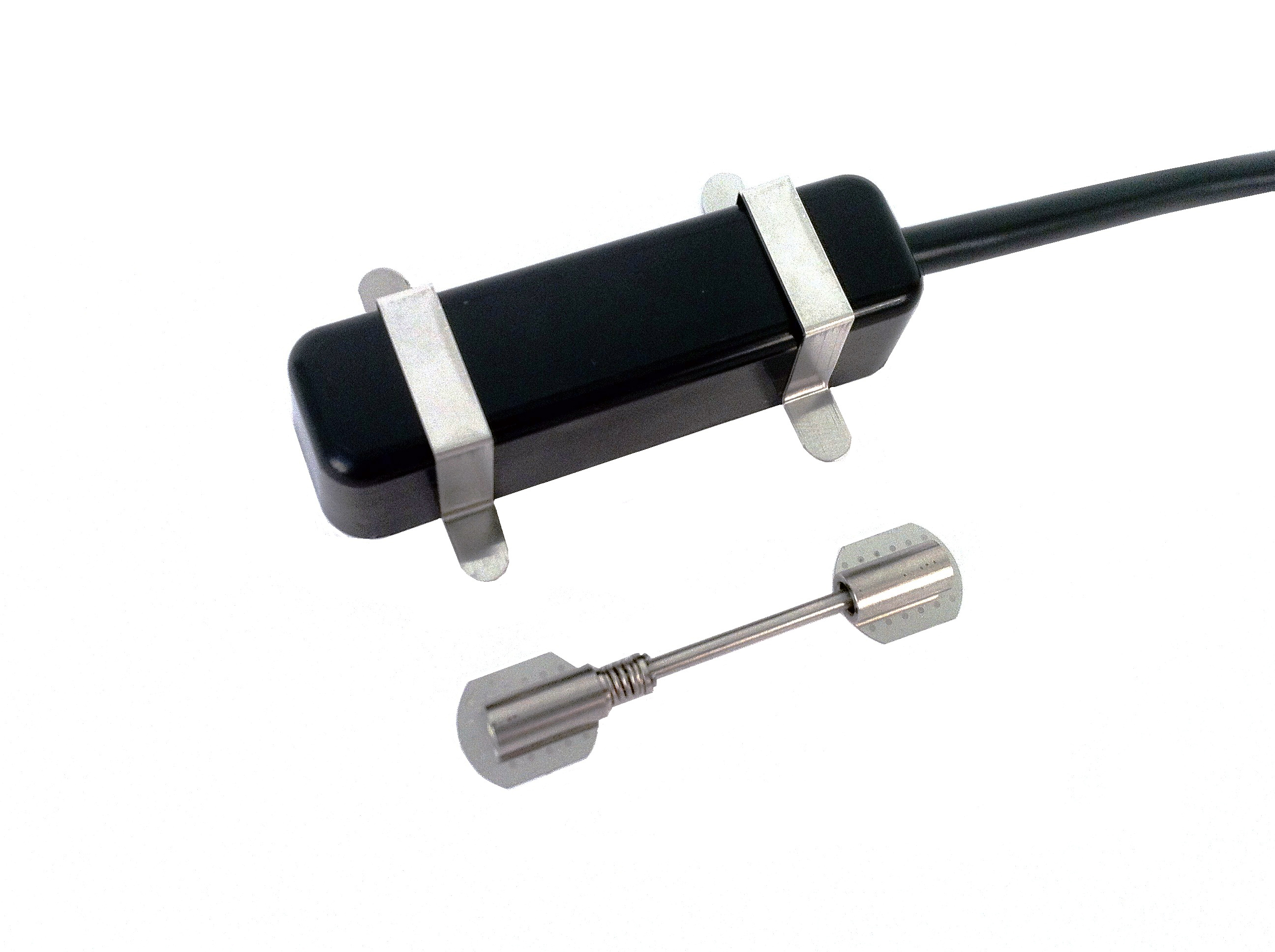

SM-2由一段鋼絲張緊在兩個端塊之間並由連接管保護。施加在端塊上的外力改變了導線中的張力，因此它的諧振頻率由內置電磁鐵讀取。 SM-2有兩種型號，SM-2W和SM-2A，安裝方式不同。 > SM-2W被設計為點焊在表面上，然後由包含電磁體的保護外殼覆蓋。 SM-2A可安裝在狹小的狹小空間內。其電磁鐵包圍連接管.
除非另有規定，否則儀表張力在工廠中檔調節。根據預期的應變方向，稍後可以使用量規上的彈簧配件輕鬆修改張力。這個壓縮彈簧補償了線張力，並有助於使SM-2成為一個非常合規的測量儀。儀器內置的熱敏電阻提供溫度對材料影響的信息.
安裝:
SM-2W量規設計為點焊在平面或曲面上（圓形平面必須垂直於測量軸）。電磁鐵外殼與量規分開。它可以在儀表上永久點焊，或者帶有讀數單元。 SM-2A通常用一個固定螺絲緊固在一個小直徑的孔內.
除非另有規定，否則儀表張力在工廠中檔調節。根據預期的應變方向，稍後可以使用量規上的彈簧配件輕鬆修改張力。這個壓縮彈簧補償了線張力，並有助於使SM-2成為一個非常合規的測量儀。儀器內置的熱敏電阻提供溫度對材料影響的信息.
規格
MODEL SM-2W and SM-2A Range 3000 με Resolution with MB-3TL 0.4 με (min) Accuracy ± 0.5% F.S. Operating temperature −20 to +80°C Active gauge length 50.8 mm Thermistor 3kΩ (see model TH-T) Thermal coefficient 11 ppm\oC Electrical cable IRC-41A, IRC-41AP (optional)
