G-AM II Ménard Pressuremeter
The G-AM II 是一種壓力計，用於測量土壤和非常軟的岩石的原位強度和應力 - 應變特性
描述
The G-AM II 壓力計是評估大多數地面工程問題的高效和經濟的儀器.

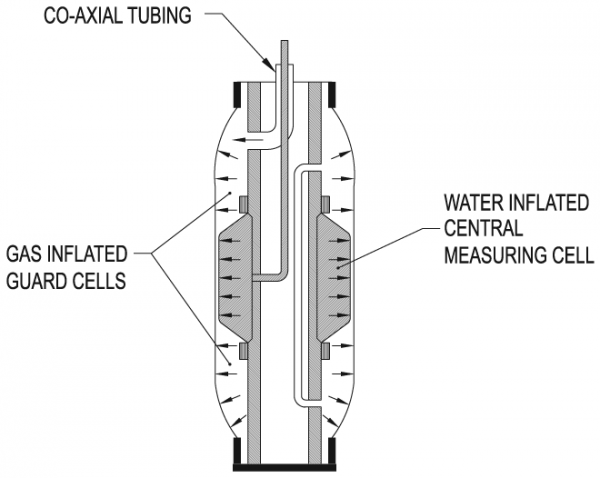

探索帶有內部橡膠膜和外部保護套的圓柱形金屬主體，以便形成三個獨立的電池。中央單元充滿水，保護單元充滿氣體.

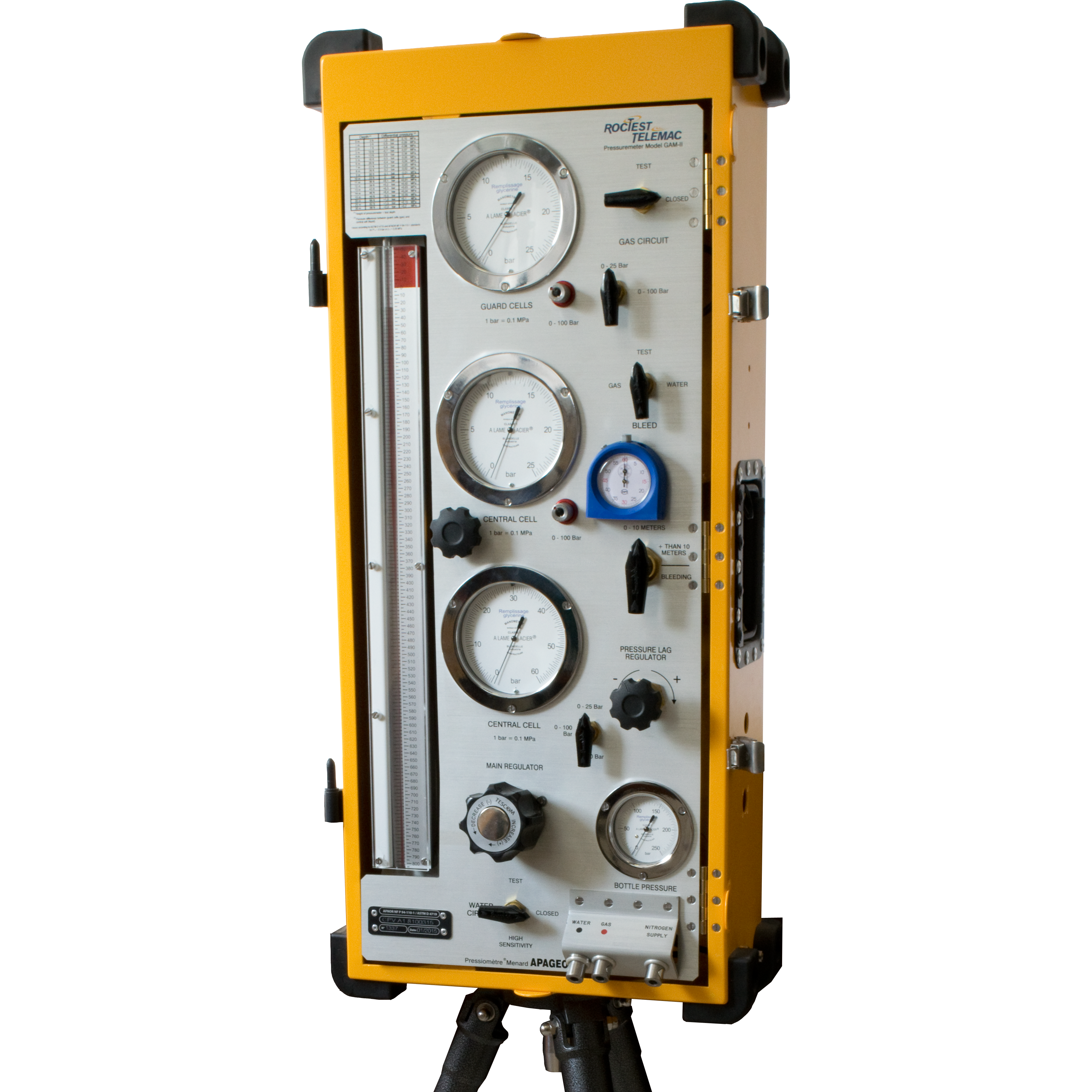

控制單元
此案件容納了減少和控制施加到探針單元上的壓力所需的所有調節器和閥門。它還包含一個向測量單元提供水流的儲存器。在觀測管上讀取測試過程中的體積變化.
控制單元配有0-25，0-6和0-10 MPa的壓力表，這是大多數土壤應用所需的範圍。提供了兩個壓力表，消除了精密差壓表.
管材

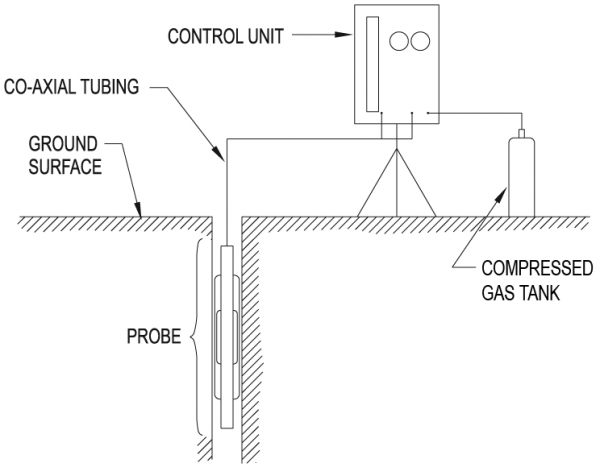

使用同軸管將探頭連接到控制器
測試程序
通過將探頭插入預先鑽好的鑽孔中或在特殊條件下將探頭放入測試深度，並將其驅動至開槽套管內的測試深度。應力控制用於運行測試。對探頭施加相同的壓力增量並保持不變。在達到每個壓力步驟30和60秒後記錄體積變化.
測試結果

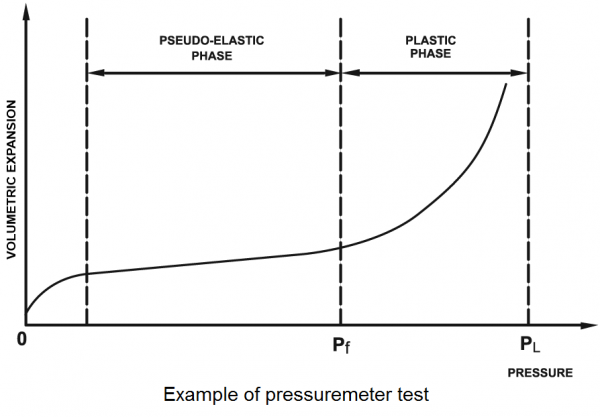

通過將注入體積與壓力作圖來獲得原位應力 - 應變曲線。極限壓力PL是故障發生時的壓力，它直接反映了承載能力:
Qa = (C/F) × PL
where: Qa = Allowable bearing capacity
C = Shape factor
F = Safety factor
用於計算沉降的變形E的模量由下式給出:
E = (1 + ν) 2V(ΔP/ΔV)
where: ν = Poisson’s ratio
V = Initial cavity volume
ΔP/ΔV = Pressure variation dependent on volume variation
