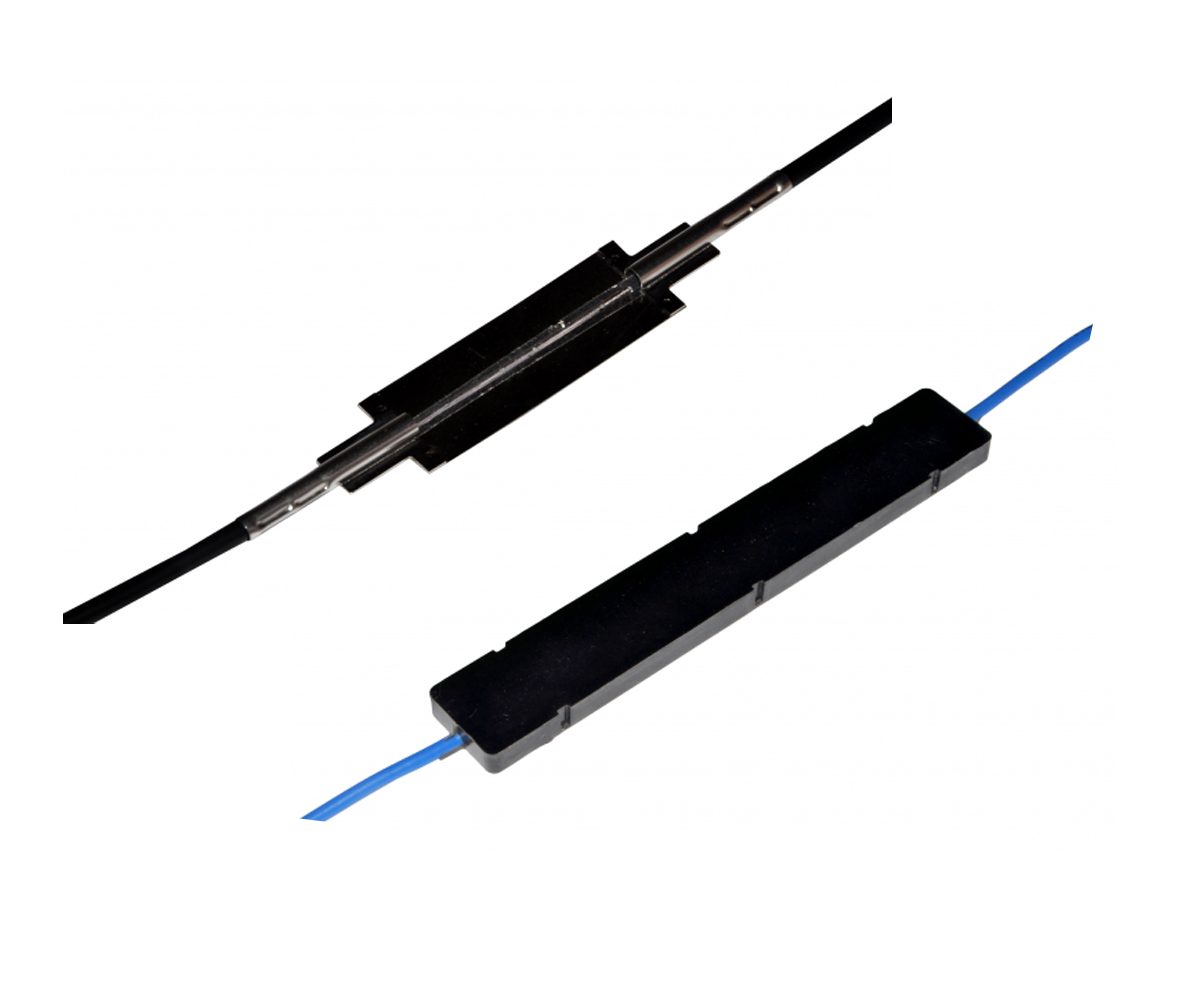

MuST FBG Deformation Sensor
長規變形傳感器堅固且易於安裝
描述
FBG變形應變是將靜態或動態距離變化轉換為預應力光纖布拉格光柵的反射波長變化的傳感器，可用SMARTEC的FBG讀數單元測量.
應變傳感器被設計為粘合或點焊到結構和部件（金屬，混凝土等）。這些傳感器是傳統電阻應變儀的等效光纖版本，但是完全被動，對環境引起的漂移具有固有的不敏感性.
聚?亞胺應變傳感器與電氣應變計相當，可以使用相同的電源進行安裝.
可焊接的應變計被設計為點焊到金屬表面，在安裝過程中顯著提高生產率。該傳感器有一個可選的金屬保護蓋，用於在惡劣環境下安裝.
複合應變儀是一種重量輕，堅固耐用的傳感器，適用於鋼結構和混凝土結構，其中FBG光纖被封裝在碳纖維增強聚合物（CFRP）中.
這些傳感器具有高精度和高分辨率，並且具有抗電火花和EMI / RFI的特性。它們與大多數常見的FBG測量單元兼容，適用於遙感，可以將它們安裝在離測量單元數公里的地方，並將多個傳感器連接到單根光纖中.
規格
Specifications
Central wavelengths:
1510 to 1590 nm. Max. 12 sensors on same chain.
Measurement range:
±2’000 με
Accuracy:
±2 με
Resolution:
±1 με
Sensitivity:
1.2 pm/ με
Spectral width (FWHM):
< 0.2 nm
Reflectivity:
> 75%
Insertion loss:
< 0.1 dB
Relative humidity:
< 90% at 80º C
Operating temperature:
-20 to 80º C
Cross sensitivity:
10 pm/ºC
Packaging:
Polyimide film, Stainless steel, Composite material
Dimensions:
Polyimide 40 x 12 x 0.25 mm, Weldable 45 x 15 x 0.3 mm, Composite 100 x 20 x 0.9 mm
Cable types:
Ø 0.9 mm, Ø 3 mm Indoor, Ø 3 mm Outdoor
Weight:
Polyimide 5 g, Weldable 5 g, Composite 25 g
