RTF Surface Jointmeter
RTF是用於測量結構或岩體裂縫位移的接縫計。 RTF可用於單軸（RTF 1D）和三軸（RTF 3D）版本.
描述
TRTF表面接縫計（也是裂縫計或裂縫計）用於監測裂縫或施工縫處相鄰表面的相對運動.
RTF表面接口計包括一個振弦傳感器或電位計，以及一組安裝支架.

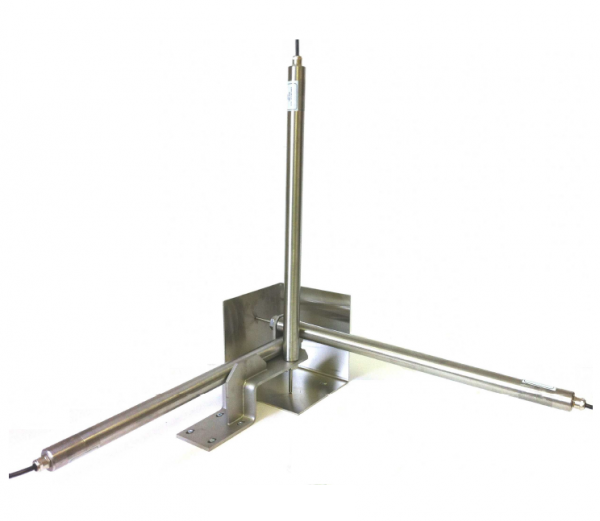

RTF表面接口計有單軸（RTF 1D）或三軸（RTF 3D）版本。三維版本允許在三個正交方向上同時測量.

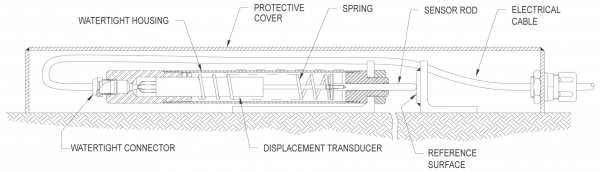

傳感器安裝在堅固的圓柱形外殼內，末端裝有彈簧加載桿。包含傳感器的支架安裝在不連續部分的一側，與參考表面安裝的支架安裝在不連續部分的另一側。彈簧加載桿的球形尖端靠在參考表面上.
RTF很容易跨接在關節或裂縫上。在不平坦的表面上，使用焊接到短鋼筋的支架.
規格
TRANSDUCER :
VIBRATING WIRE
POTENTIOMETER
Ranges1 :
252 – 502 – 1002 – 150 – 200 mm
25 – 50 – 100 – 150 mm
Accuracy1 :
±0.25% F.S. (±0.1% in option)
±0.5% F.S
Resolution :
0.02% F.S.
Depends on readout
Operating temperature :
−20 to +80°C
−20 to +80°C
Thermistor :
3kΩ (see model TH-T)
—
Readout instruments :
MB-3TL, SENSLOG
Contact Roctest
Cable :
IRC-41A(P)
IRC-41A(P)
1.其他範圍和準確性可根據要求提供.
2.3D僅適用於這些範圍.
