TRI-MOD-S – Rock Pressuremeter
TRI-MOD-S岩石压力计（柔性膨胀计）是一种可靠而有效的工具，用于现场测量非常坚硬的土壤和岩石的强度和应力 - 应变特性
描述
TRI-MOD-S岩石压力计（柔性膨胀仪）是一种可靠而有效的工具，用于现场测量非常坚硬的土壤和岩石的强度和应力 - 应变特性。它快速而经济地提供了大量的数据，涵盖了现场岩土工程条件的变化.

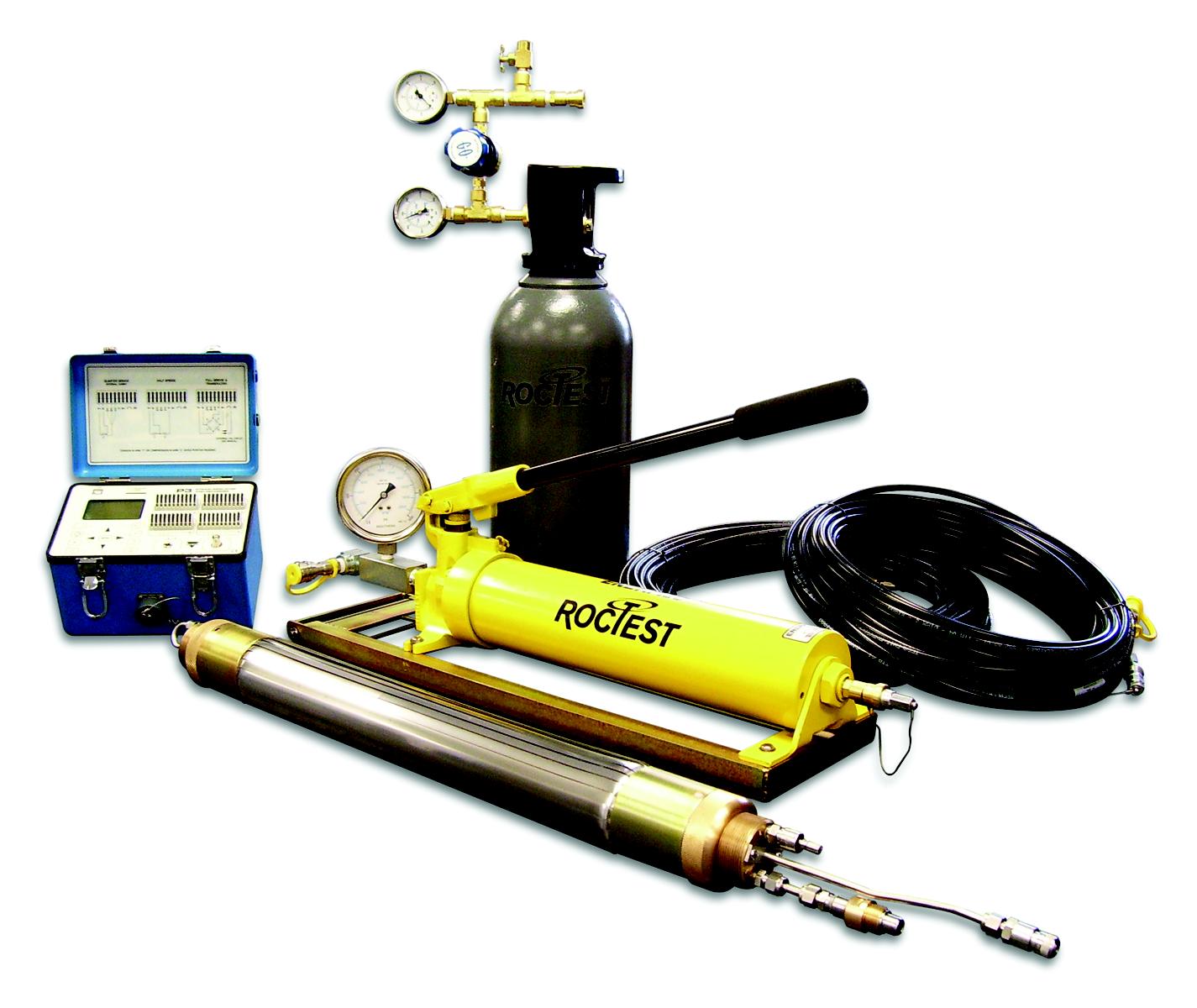

TRI-MOD-S由以下组件组成:
探头：一个单独的圆柱形电池用6个应变仪和悬臂液压充气，并装有可充气的金属护套
液压手动泵
气动气缸用于放气探针
数据记录仪
油管和电缆
两个校准管
探头放置在预钻孔的测试深度。应力控制用于运行测试。对探头施加相同的压力增量并保持恒定一分钟。在每个压力步骤达到后30和60秒记录直径变化。可以执行卸载/重新加载循环.
通过绘制3个仪器直径或其平均值与压力的变化来获得原位应力 - 应变曲线.
用于计算沉降的变形E的模量由下式给出:
E = (1 + n) (ΔP/ΔR) R
where: n = Poisson’s ratio
ΔP = Corrected increase in pressure
ΔR / R = Relative change of radius
在较软的材料中，极限压力PL是对应于初始空腔的体积的压力的压力
TRIMOD-S是一个完整的套件，包括探头，液压手动泵，用于放气探头的气动缸，数据记录器，管道和电缆以及两个校准管.
规格
PROBE
Diameter (min.) :
73 mm
Diameter (max.) :
76.2 mm at 20 000 kPa
82.0 mm at 10 000 kPa
Working pressure (max.) :
20 000 kPa (3000 psi)
Length of inflatable sheath :
490 mm
Typical sheath inertia :
600 kPa
HYDRAULIC PRESSURE GAUGE
Range :
20 000 kPa
Accuracy :
1% F.S.
DIGITAL READOUT
P-3 Vishay strain indicator with selector switch
Resolution of diametrical change:
Better than 0.01 mm
Order info
TRIMOD-S是一个完整的套件，包括探头，液压手动泵，用于放气探头的气动缸，数据记录器，管道和电缆以及两个校准管.
