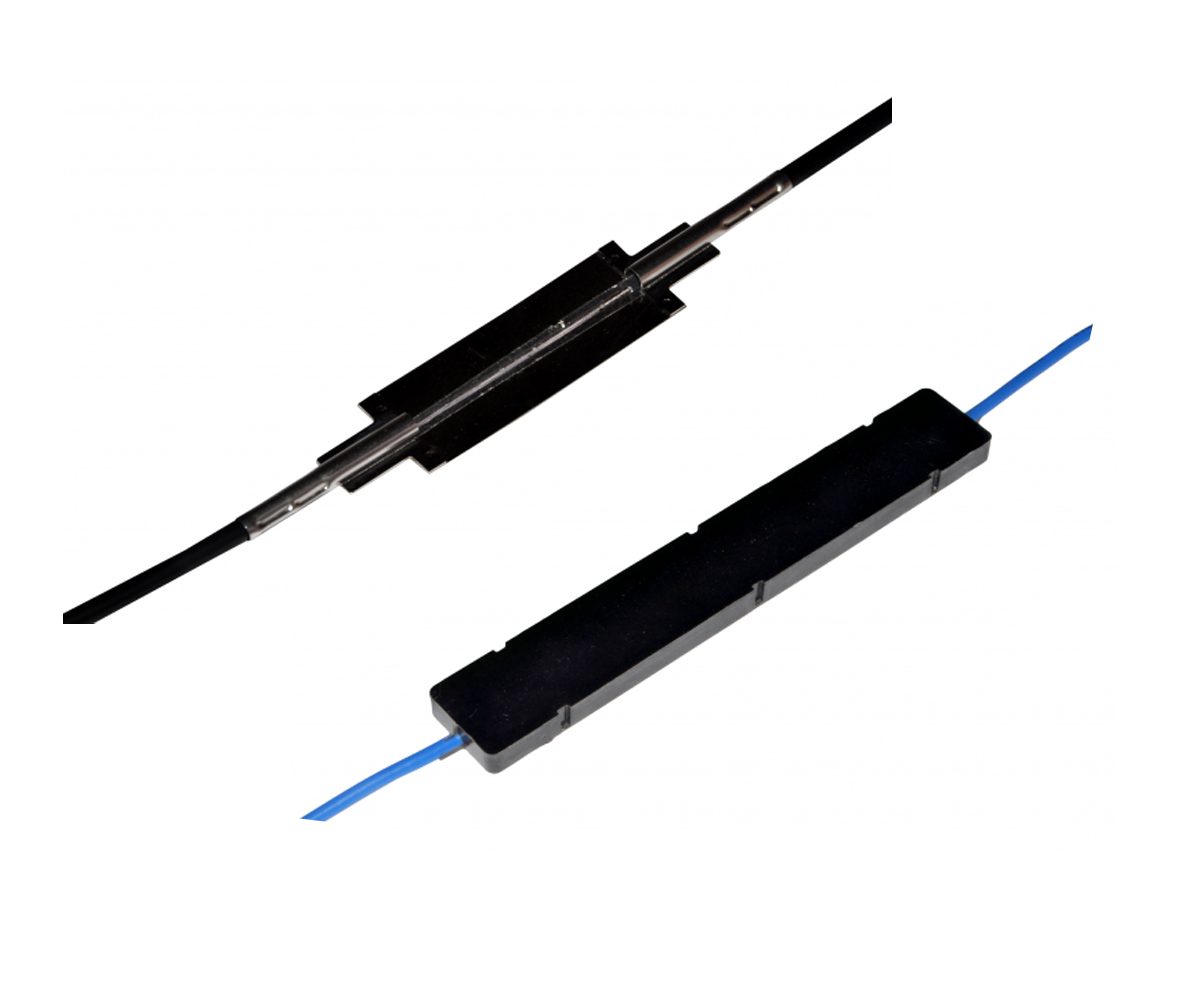

MuST FBG Deformation Sensor
长规变形传感器坚固且易于安装
描述
FBG变形应变是将静态或动态距离变化转换为预应力光纤布拉格光栅的反射波长变化的传感器，可用SMARTEC的FBG读数单元测量.
应变传感器被设计为粘合或点焊到结构和部件（金属，混凝土等）。这些传感器是传统电阻应变仪的等效光纤版本，但是完全被动，对环境引起的漂移具有固有的不敏感性.
聚?亚胺应变传感器与电气应变计相当，可以使用相同的电源进行安装.
可焊接的应变计被设计为点焊到金属表面，在安装过程中显著提高生产率。该传感器有一个可选的金属保护盖，用于在恶劣环境下安装.
复合应变仪是一种重量轻，坚固耐用的传感器，适用于钢结构和混凝土结构，其中FBG光纤被封装在碳纤维增强聚合物（CFRP）中.
这些传感器具有高精度和高分辨率，并且具有抗电火花和EMI / RFI的特性。它们与大多数常见的FBG测量单元兼容，适用于遥感，可以将它们安装在离测量单元数公里的地方，并将多个传感器连接到单根光纤中.
规格
Specifications
Central wavelengths:
1510 to 1590 nm. Max. 12 sensors on same chain.
Measurement range:
±2’000 με
Accuracy:
±2 με
Resolution:
±1 με
Sensitivity:
1.2 pm/ με
Spectral width (FWHM):
< 0.2 nm
Reflectivity:
> 75%
Insertion loss:
< 0.1 dB
Relative humidity:
< 90% at 80º C
Operating temperature:
-20 to 80º C
Cross sensitivity:
10 pm/ºC
Packaging:
Polyimide film, Stainless steel, Composite material
Dimensions:
Polyimide 40 x 12 x 0.25 mm, Weldable 45 x 15 x 0.3 mm, Composite 100 x 20 x 0.9 mm
Cable types:
Ø 0.9 mm, Ø 3 mm Indoor, Ø 3 mm Outdoor
Weight:
Polyimide 5 g, Weldable 5 g, Composite 25 g
