RTF Surface Jointmeter
RTF是用于测量结构或岩体裂缝位移的接缝计。 RTF可用于单轴（RTF 1D）和三轴（RTF 3D）版本.
描述
TRTF表面接缝计（也是裂缝计或裂缝计）用于监测裂缝或施工缝处相邻表面的相对运动.
RTF表面接口计包括一个振弦传感器或电位计，以及一组安装支架.

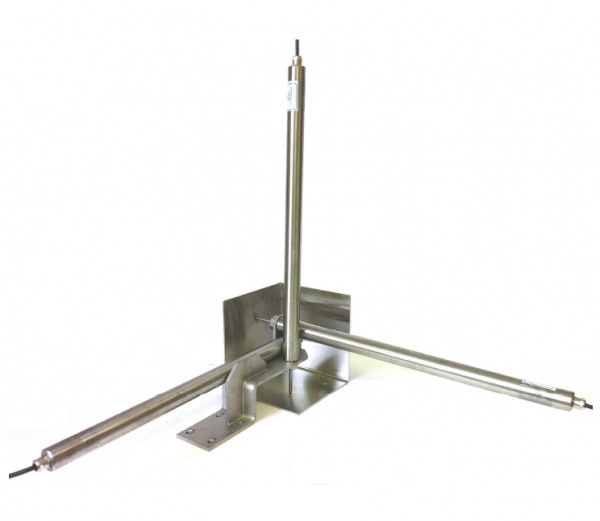

RTF表面接口计有单轴（RTF 1D）或三轴（RTF 3D）版本。三维版本允许在三个正交方向上同时测量.

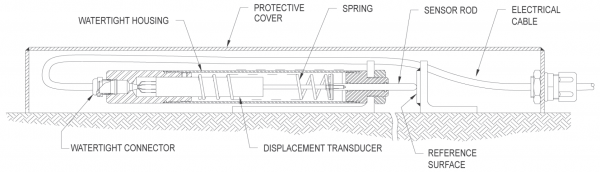

传感器安装在坚固的圆柱形外壳内，末端装有弹簧加载杆。包含传感器的支架安装在不连续部分的一侧，与参考表面安装的支架安装在不连续部分的另一侧。弹簧加载杆的球形尖端靠在参考表面上.
RTF很容易跨接在关节或裂缝上。在不平坦的表面上，使用焊接到短钢筋的支架.
规格
TRANSDUCER :
VIBRATING WIRE
POTENTIOMETER
Ranges1 :
252 – 502 – 1002 – 150 – 200 mm
25 – 50 – 100 – 150 mm
Accuracy1 :
±0.25% F.S. (±0.1% in option)
±0.5% F.S
Resolution :
0.02% F.S.
Depends on readout
Operating temperature :
−20 to +80°C
−20 to +80°C
Thermistor :
3kΩ (see model TH-T)
—
Readout instruments :
MB-3TL, SENSLOG
Contact Roctest
Cable :
IRC-41A(P)
IRC-41A(P)
1.其他范围和准确性可根据要求提供.
2.3D仅适用于这些范围.
